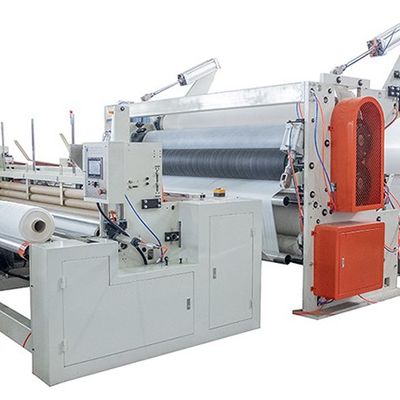

Điều khiển chương trình PLC Máy làm khăn bếp tự động 150-200m / phút Chạm nổi lồng nhau
Sự miêu tả
Máy làm khăn nhà bếp tự động YY-KT được phát triển cho những khách hàng nhắm đến năng suất sản xuất cao và những cuộn khăn nhà bếp tuyệt vời với đường kính 150-300mm.Nó có thể chạy với tốc độ 150-200m/phút).Thiết kế nhỏ gọn và điều chỉnh dễ dàng giúp người vận hành có toàn quyền kiểm soát chức năng và hoạt động sản xuất của máy.Dập nổi toàn bộ mặt (tiêu chuẩn/tùy chọn), in Logo 1 hoặc 2 màu (tùy chọn).Điểm tới điểm chạm nổi nhiều lớp và chạm nổi lồng nhau có sẵn.
Các thông số kỹ thuật
mục số | tên một phần | số lượng | Đơn vị | Ghi chú |
1 | thư giãn | 2 | bộ | Cấu trúc tấm tường với động cơ độc lập |
2 | Dập nổi bằng khí nén (Tùy chọn) | 1 | bộ | thép thành cao su |
3 | Cán keo (Tùy chọn) | 1 | bộ | |
4 | Dập nổi cạnh túi khí (Tùy chọn) | 1 | bộ | |
5 | phần quanh co | 1 | bộ | Bộ phận đục lỗ, cuộn dây, đẩy cuộn thành phẩm ra và nạp ống lõi mới, Cắt tỉa và hàn đuôi, Tự động chuyển sang máy cắt |
6 | Máy cưa vòng tự động (Tùy chọn) | 1 | bộ | Đường kính cuộn cắt 150-280mm |
bạnngười thu gọn 2bộ
mục số | Tên | Các thông số kỹ thuật |
1 | cấu trúc tháo cuộn | tấm ốp tường |
2 | Chiều rộng cuộn jumbo tối đa | 2860mm |
3 | Đường kính cuộn Jumbo | ≤¢1500mm |
4 | Đường kính lõi cuộn Jumbo | ¢76mm |
5 | tháo dây đai | 2 cái/bộ |
6 | tốc độ thư giãn | Điều chỉnh bằng màn hình cảm ứng |
7 | Cuộn Jumbo chuyển động trái và phải | Bằng bánh xe tay |
số 8 | Tải cuộn Jumbo | tải khí nén |
9 | Điều khiển | Động cơ độc lập + vành đai thời gian |
10 | Quyền lực | 3KW/bộ |
phần quanh co 1 bộ
mục số | Tên | Các thông số kỹ thuật |
1 | Kết cấu | tấm ốp tường |
2 | chiều rộng cuộn dây | 2860mm |
3 | Giấy GSM | 13-22g/m2 (một lớp) |
4 | Số lớp | 1-2 lớp |
5 | tốc độ thiết kế | 250m/phút |
6 | Đường kính cuộn hoàn thành | ¢150mm-¢300mm |
7 | đường kính mở rộng | điều chỉnh thủ công |
số 8 | Mở rộng chiều dài | Đặt trong màn hình cảm ứng theo số bước |
9 | Điều chỉnh tốc độ cuộn dây | Đặt trong màn hình cảm ứng |
10 | Đường kính lõi cuộn đã hoàn thành | ¢60mm—¢76mm |
11 | Độ dày lõi cuộn đã hoàn thành | dưới 6mm |
12 | nạp ống lõi | điều khiển khí nén |
13 | thiết bị rạch | Không bao gồm |
14 | thiết bị thủng |
Một con lăn dao đục lỗ xoắn ốc, 4 lưỡi trên thủng. Một con lăn dao đục lỗ Bảo vệ trục dao cảm ứng tự động |
15 | sân thủng | Bước chuẩn: 120mm(其他请指定,采用更换链轮的方式调整节距Các kích thước khác vui lòng chỉ định, điều chỉnh bước bằng cách thay đổi bánh xích) |
16 | dung sai sân thủng | ±2mm |
17 | Tỷ lệ cao độ | 3mm:1mm |
18 | Góc đục lỗ đáy dao | có thể điều chỉnh |
19 | quyền lực |
Động cơ quấn dây2.2kw;động cơ đục lỗ 5,5kw; Động cơ cắt 0,75kw;Động cơ cắt 0,2kw; |
Ôhệ thống vận hành và kiểm soát | ||
20 | bảng điều khiển | Màn hình cảm ứng |
21 | vị trí tủ điện | Cài đặt trên máy chính |
22 | Điều khiển tốc độ động cơ chính | Kiểm soát tần số |
Ôthông số khác | ||
23 | Áp suất không khí tối thiểu | 0,4Mpa |
24 | Tiêu thụ không khí | 1000L/giờ |
25 | luồng web | Thủ công |
26 | Phát hiện đứt giấy | Đúng |
Quá trình lây truyền | ||
27 | Quá trình lây truyền | Vành đai thời gian + Chuỗi |
Người khác | ||
28 | bảo vệ | Vỏ an toàn cho tất cả các bộ phận chính |
eđơn vị mboss 1bộ
mục số | Tên | Các thông số kỹ thuật |
1 | Chiều rộng cuộn jumbo tối đa (mm) | 2860 |
2 | Tốc độ thiết kế (m/phút) | 280 |
3 | Tốc độ sản xuất (m / phút) | 250 |
4 | Con lăn thép dập nổi | Người bán và người mua xác nhận thiết kế dập nổi và xác nhận khắc laser hoặc ăn mòn |
5 | Con lăn cao su dập nổi | Trục lõi 45 #, Đúc cao su bề mặt |
6 | điều chỉnh áp suất | Áp suất tải xi lanh, áp suất điều chỉnh trục vít giới hạn |
7 | Phát hiện đứt giấy | Đúng |
số 8 | Quyền lực | Động cơ dập nổi 5.5KW |
9 | Áp suất tối thiểu cần thiết | 0,6Mpa |
10 | Tiêu thụ không khí | 50m³/ca (8 giờ) |
11 | Quá trình lây truyền | động cơ độc lập |
cán keo 1 bộ
mục số | Tên | Các thông số kỹ thuật |
1 | Chiều rộng cuộn jumbo tối đa (mm) | 2860 |
2 | Tốc độ thiết kế (m/phút) | 250 |
3 | Tốc độ sản xuất (m / phút) | 150-200 (phụ thuộc vào chất lượng giấy) |
4 | hệ thống cán | Hộp keo độc lập với bộ lọc, nạp keo tự động |
5 | Hệ thống cạo cao su | Hệ thống cạo keo buồng kín, Keo sẽ được quét đều lên trục lăn cao su. |
6 | chiều rộng dán | Điều chỉnh tấm để đạt được chiều rộng dán khác nhau |
7 | hệ thống dập nổi | Con lăn cố định thanh trượt, con lăn dập nổi dễ dàng thay đổi |
9 | điều chỉnh áp suất | Áp suất tải xi lanh, áp suất điều chỉnh trục vít giới hạn |
10 | Phát hiện đứt giấy | Đúng |
11 | Quyền lực | Động cơ chính 30KW, Động cơ chổi than 2X0,55KW, Tổng công suất 31,1KW |
12 | Áp suất không khí tối thiểu | 0,6Mpa |
13 | Tiêu thụ không khí | 150m³/ca (8 tiếng) |
Quá trình lây truyền | ||
14 | Điều khiển | truyền động cơ độc lập |
15 | Dập nổi lái xe | vành đai thời gian và thiết bị |
16 | con lăn anilox | truyền động cơ tần số độc lập |
Người khác | ||
17 | bảo vệ | Vỏ an toàn cho các bộ phận chính |
18 | Bảo vệ kẹp tay | Được cài đặt giữa các con lăn dập nổi |
bvà cưa
mục số | Tên | Các thông số kỹ thuật |
1 | trọng lượng máy | 2700kg |
2 | Cắt nhanh | 20~25 lần cắt/phút |
3 | kênh cắt | 1 |
4 | Lưỡi cắt | 5180*90*1 |
5 | chiều dài vật liệu | Như khách hàng yêu cầu |
6 | dung sai cắt | ±2mm |
7 | độ dài cắt | ≤400mm |
số 8 | đường kính cắt | 150-300mm |
9 | độ dày lõi | ≤6mm |
10 | thiết bị mài | nạp giấy tự động |
11 | Dao mài và loại bỏ bụi | Đúng |
12 | Thiết bị căng băng cưa | thủy lực |
13 | Chuông báo gãy cưa | Đúng |
14 | Tổng công suất | 15kw |
Câu hỏi thường gặp
1. Tại sao chọn YouYuan làm nhà cung cấp máy làm khăn lau bếp?
Bởi vì chúng tôi là nhà sản xuất máy làm khăn nhà bếp chuyên nghiệp với hơn 15 năm kinh nghiệm.Và chúng tôi có một nhóm dành riêng cho các câu hỏi của bạn trước khi bán hàng và quá trình sau bán hàng.Chúng tôi có thể cung cấp cho bạn giải pháp dự án chìa khóa trao tay để sản xuất khăn lau bếp.
Dịch vụ sau bán hàng
Phụ tùng
YouYuan cung cấp hỗ trợ các bộ phận suốt ngày đêm để giữ cho máy khăn ăn của bạn hoạt động.
Cài đặt
Chúng tôi ở đây để giúp bạn bắt đầu bằng chân phải.
Hoàn thành cài đặt và hỗ trợ khởi động
Hỗ trợ khởi động và hiệu chuẩn
Huấn luyện nhân viên
