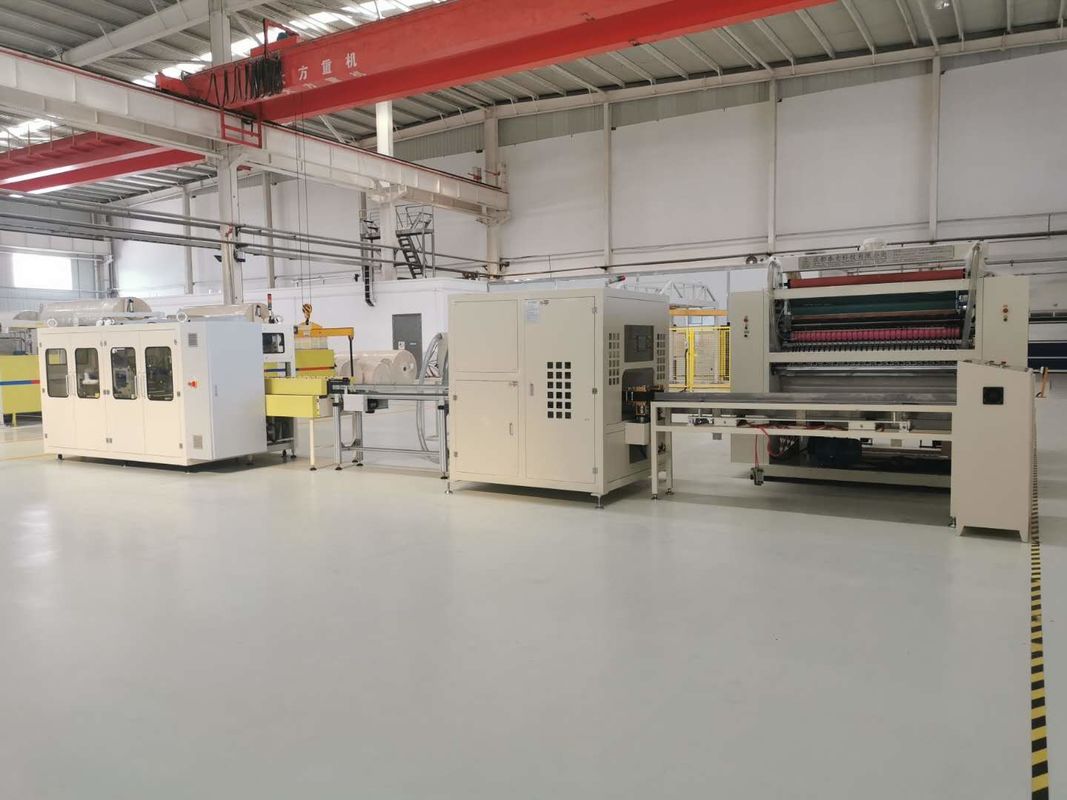

Dây chuyền sản xuất khăn tay Z-fold Thép dập nổi
Sự miêu tả
Dây chuyền sản xuất khăn tay gấp chữ Z được phát triển dành cho khách hàng nhắm đến năng lực sản xuất cao và các sản phẩm khăn tay tuyệt vời.Làm việc với kiểu gấp cơ khí và hút chân không, nó có thể chạy với tốc độ ổn định 180m/phút.
Một bộ máy gấp khăn + một bộ máy cưa gỗ + một bộ máy đóng gói khăn tự động tạo thành một dây chuyền sản xuất khăn lau tay hoàn toàn tự động.Thiết kế nhỏ gọn và điều chỉnh dễ dàng giúp người vận hành có toàn quyền kiểm soát chức năng và hoạt động sản xuất của máy.Dập nổi toàn bộ mặt (tiêu chuẩn/tùy chọn), Dập logo (tiêu chuẩn/tùy chọn), Cán keo tùy chọn), in logo 1/2 màu (tùy chọn) có sẵn.
Thông số kỹ thuật
| Máy làm khăn tay YY-Z có cán màng | |
| 1. Cuộn Jumbo |
(1) Kích thước cuộn Jumbo: Maxφ1500mm×1200mm (đường kính cuộn jumbo×chiều rộng); (2) Vật liệu cuộn Jumbo: 36-52g/㎡giấy bột gỗ một lớp; (3) Đường kính trong lõi cuộn Jumbo:3” (φ76m) (4) Tấm vách đứng sàn dày 30mm. (5) Hai giá đỡ tháo gỡ, hai đai rộng và phẳng cho mỗi giá đỡ tháo gỡ. (6) Độ căng của giấy được điều khiển bằng cách chuyển đổi tần số động cơ độc lập, Nó có thể điều chỉnh một chút trên màn hình cảm ứng. |
| 2. Kích thước sản phẩm |
(1)Kích thước cắt ngang: 225±2mm (các kích thước khác vui lòng đặt hàng); (2)Kích thước khi gấp: 75±2mm; (3) Kích thước sản phẩm: 225x230mm. (4) Tốc độ sản xuất: 800-1000 tờ/phút/dòng đối với khăn lau tay thông thường. (5) Sản phẩm khi gấp xong rất mịn và ngay ngắn, không có nếp nhăn. |
| 3. Phần dập nổi chung |
(1) Một bộ dập nổi thép thành thép.Con lăn dập nổi bằng thép được chế tạo bằng cách khắc Laser (Người mua cung cấp mẫu dập nổi và xác nhận với người bán) (2) Cấu trúc trên và dưới, Độ dày tấm tường 55mm, Kiểm soát áp suất xi lanh khí nén, Được trang bị thiết bị giới hạn. (3) Loại bỏ bụi giấy và bôi trơn bằng nỉ;Thiết bị an toàn; (4) Đường kính con lăn thép là 240mm, độ dày con lăn 40mm, Vật liệu con lăn được xử lý tần số cao bằng thép tròn 40CR đặc biệt. |
| 4. Phần Gấp và Cắt |
(1)Loại hút chân không; (2) Dao cố định ngang có thể đi lên và đi xuống độc lập bằng xi lanh, đảm bảo cắt đứt (3) Góc dao quay ngang có thể điều chỉnh được. (4)Tấm vách đứng sàn dày 55mm. (5) Trải giấy bằng con lăn hình vòng cung có thể điều chỉnh. |
| 5. Nguồn điện cần thiết |
(1)Bơm chân không:22KW (hiệu Longtech);Động cơ nạp giấy: 1,5KW*2; (2) Động cơ chính: 7.5KW (3)380V, 50HZ (người mua xác nhận khi đặt hàng) (4) Áp suất không khí: ≥0,5Mpa. (5) Điều chỉnh tốc độ tần số động cơ chính, tủ điện độc lập với chức năng thông gió và làm mát không khí. (6) Hộp công tắc dừng khẩn cấp có thể di chuyển được. |
| 6.Khác |
(1)PLC: Thương hiệu Delta;Biến tần: Thương hiệu Delta.Màn hình cảm ứng: Hiệu Delta. (2) Sơn nung kim loại, ổ máy màu vàng, máy chính màu trắng kem, nắp an toàn màu trắng kem; (3) Bao bì xuất khẩu; (4) Bảo vệ: Tất cả các bộ phận truyền động và kẹp đều có nắp an toàn và biển báo nguy hiểm. (5) Tất cả các con lăn truyền động đều sử dụng tay áo mở rộng. |
| Máy cưa gỗ tự động YY-HT | |
| tốc độ sản xuất | Tốc độ sản xuất ổn định: 60 lần cắt/phút; |
| mài dao | Mài dao tự động;thời gian có thể được thiết lập. |
| Lái xe để nạp giấy | Điều khiển động cơ servo, hiệu Siemens. |
| ép giấy |
Cấu trúc ép giấy trái và phải với đai phẳng chống tĩnh điện tuyệt vời; Chiều rộng cắt được điều chỉnh bằng vít dẫn, màn hình thước chia; |
| phạm vi cắt |
Khăn tay gấp chữ N (có hoặc không có bao bì tay áo); Chiều dài: ＜2000mm Chiều rộng: 100mm- 300mm; Chiều cao: 0-100mm; |
| chế độ cắt | Cắt thành các phần bằng nhau, Tự động cắt đầu và đuôi (Mỗi bên tối thiểu 2cm); |
| Hệ thống điều khiển |
Điều khiển chương trình PLC, hiệu Siemens; Biến tần hiệu Siemens; Màn hình cảm ứng hiệu Siemens; |
| Hệ thống truyền động |
Ổ đĩa servo đầy đủ;thương hiệu động cơ servo là Siemens. Liên kết ổ đĩa bằng đai phẳng chống tĩnh điện tuyệt vời; |
| Thiết bị bảo vệ |
Báo lỗi tự động; Hiển thị hệ thống IO và xử lý sự cố; Thiết bị có nắp an toàn và lưới sắt tích hợp, Kính hữu cơ để quan sát bên ngoài; |
| điện cần thiết | 3 pha 5 dây AC380V 50Hz 7.7KW; |
| Áp suất không khí | 0,5-0,6Mpa (người mua chuẩn bị); |
| Tiêu thụ không khí | 120-160L/phút; |
| Tiếng ồn của máy | ≤80dB； |
| kích thước máy |
Máy chính: Khoảng 2010mm×1500×1972mm(L×W×H)； Đơn vị băng tải: Khoảng 2600mm×400×1000mm(L×W×H)； |
| trọng lượng máy | 2000kg |
| Bức vẽ | Sơn nung kim loại, ổ máy màu đỏ, máy chính màu trắng kem, nắp an toàn màu trắng kem; |
| Máy đóng gói tự động YY-TP25C | |
| Phạm vi ứng dụng | Gói mềm khăn tay N Fold đơn |
| nạp liệu | Cho ăn thông minh tự động ASF |
| tốc độ thiết kế | 35-45 gói/phút |
| Tốc độ hoạt động ổn định | 35-45 gói/phút |
| Kích thước sản phẩm |
Chiều dài: 200mm-300mm Chiều rộng: 110mm-250mm Chiều cao: 60mm-115mm |
| phim đóng gói | Cuộn phim Prebag |
| Đường kính phim tối đa. | ≥600mm |
| Kích thước máy | 4120mm x 2030 mm x 1930 mm (Dài x Rộng x Cao) |
| trọng lượng máy | 2600kg |
| Phim túi trước | CPP,PE |
| khí nén | Áp suất không khí ≥ 0,6 MPA/ Tiêu thụ không khí≥ 30 L/phút |
| Điện áp cung cấp điện | 440V/60HZ |
| Tổng công suất động cơ | 14,8KW |
| Lò sưởi | 1,2KW |
| Biên độ dao động của mộtthích ứngVôn | +/-10% |
| Đầu vào I/O (VDC) | 24VDC |
| Đầu ra I/O (VDC) | 24VDC |
| Màu thiết bị và hoàn thiện bề mặt | Màu xám đậm, sơn tĩnh điện & sơn nướng |
| Gập gấp | Bằng khuôn chân không |
